客様のバックグラウンド
この米国を拠点とするお客様は、エネルギー貯蔵の概念を再定義し、世界中の公益事業、産業、および商業のお客様に画期的で環境に優しいバッテリーモジュールを提供しています。この受賞歴のある企業は、世界の電力貯蔵方法を変革する革新的なソリューションを通じて、クリーンエネルギーへの移行を加速しています。
顧客のご要望
お客様のコネクテッド・クリーン・エネルギー・ストレージ・ソリューションには、電気自動車のバッテリー管理に不可欠なバッテリー管理システム(BMS)という重要なコンポーネントが1つありました。それまでは外部企業が提供するBMSに依存していたが、グローバルな安全基準に準拠した独自のBMSを作ることで独立を求めました。Softdelの組み込みソリューション開発における広範な専門知識と、グローバルな安全手順と規格に関する当社の知識に感銘を受けたお客様は、IEC 60730およびUL 1998規格に準拠した独自の次世代BMSプラットフォームを開発するために、当社と提携することを決定しました。
softdelのソリューション

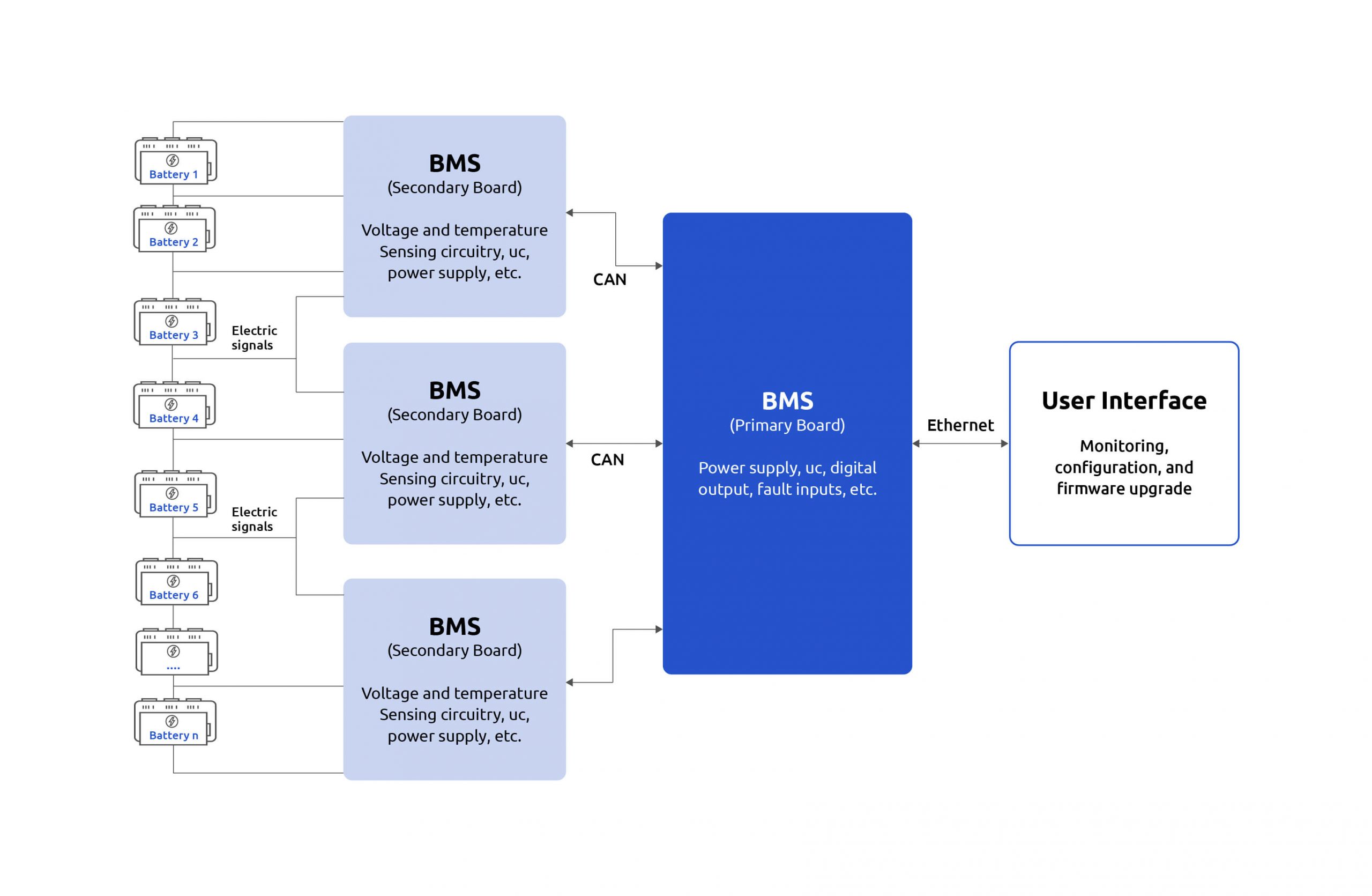

- お客様の要件を包括的に調査した結果、Softdel社は、世界的に認められたIEC 60730クラスBの安全規格に準拠したBMSを構築するための詳細な戦略を提案しました。このシステムは、CANプロトコルを使用して、BMS内のすべての64個のバッテリーのパフォーマンスを視覚化および監視するように設計されたプライマリボードとセカンダリボードで構成されます。
- 詳細な要件調査とマイクロコントローラアプローチの最終決定に続いて、ハードウェア開発はコンプライアンス規格UL1557、UL1973、UL991、CSA / ANSI C22.2 No.340に準拠し、以下をカバーしました。
- コンプライアンス基準に基づくハードウェアコンポーネントの電子回路図設計と選択
- プリント回路基板（PCB）レイアウトの設計、ガーバーファイルの作成、プロトタイプPCBボードの製造、およびボードの最終レビューの実行
- UL 991に準拠した故障モード影響解析（FMEA）の作成と実行
- EMI/EMC試験を含むプリコンプライアンス試験の実施、およびUL/EN/CSA/ANSIコンプライアンス試験のサポートを提供
- ファームウェア開発は、UL1998-Class 1、IEC 60730-Class B、CSA/ANSI C22.2 No. 340などのコンプライアンス規格に対応し、拡張性、モジュール性、柔軟性を念頭に置いて設計されました。関連する範囲は次のとおりです。
- ベアメタルステートマシンの開発
- A/Dコンバータ（ADC）、CAN、プリミティブ層、LEDモジュール用のドライバの設計と実装
- イーサネットドライバーとTCP/IPスタックの統合
- ボードの立ち上げ手順の実行とブートローダアプリケーションの開発
- BMSアプリケーションとプラットフォームファームウェアのシームレスな統合
- Softdelは、Pythonを使用してGUI（グラフィカルユーザーインターフェイス）ベースのBMS CANユーティリティ開発も開発しました、これには次のものが含まれます:
- CANバスの監視
- BMS の構成
- CANバス経由のファームウェアアップグレードの有効化
- さらに、このソリューションは、次のようなコンプライアンスの文書化と認証によって促進されました
- EMI/EMCレポート、プリコンプライアンス・テスト・レポート、要件トレーサビリティ・マトリックス、IEC 60730-Class Bに準拠したCPU診断など、機能安全を強化するためのファームウェアおよびハードウェアのコンプライアンス関連活動
- UL 1557、UL1973、UL991、UL1998-Class 1、IEC 60730-Class B、CSA/ANSI C22.2 No. 340の実際の認証プロセスの支援
規格と技術
ハードウェア：Altium
通信プロトコル：CAN bus, Ethernet
テスティング：静的および動的解析、ベクトルキャスト、PClint
プログラミング言語：組み込み C および C++
プラットフォーム：ベアメタル
CPU テスト：IEC 60730-Class B および UL 1998 Class 1 に準拠
通信プロトコル：CAN bus, Ethernet
テスティング：静的および動的解析、ベクトルキャスト、PClint
プログラミング言語：組み込み C および C++
プラットフォーム：ベアメタル
CPU テスト：IEC 60730-Class B および UL 1998 Class 1 に準拠
ベネフィット
- 市場投入までの時間を短縮:：Softdelの強力な専門知識により、お客様の意図したとおりにBMSプラットフォームを開発でき、サードパーティソリューションの再設計の必要性を減らすことができました。
- 多用途のアプリケーション：BMSプラットフォームの多用性と拡張性により、大型タービンの最適化からバスの管理まで、さまざまなユースケースに適応できました。
- 業界標準への準拠：UL 991、IEC 607030、UL 1557、UL 1973、CSAの各規格を満たすことで、お客様はセーフティクリティカルな側面を確保し、世界中の品質と安全性に必要なベンチマークを満たすソリューションを得ることができました。
- エンドツーエンドのアシスタンス：Softdelの専門家チームは、設計、開発、認証を監督し、全プロセスを主導し、顧客がシームレスで徹底的にガイド付きの旅を体験することを保証しました。
